您的位置：首頁 > 產品展示 > 渣漿泵 > ZJ系列渣漿泵

ZJ 渣漿泵1

發布時間：2021/10/4 9:22:11人氣：31

ZJ 渣漿泵產品結構特點、適用工況、性能參數

一、結構特點

ZJ系列渣漿泵是臥式、單級、單吸、懸臂、雙殼結構、大流量、高揚程離心式渣漿泵。

適用于礦山、冶金、煤炭、電廠、化工、建材等工業部門輸送處理磨蝕性、高密度渣漿。

從驅動端看，泵以順時針方向旋轉。

ZJ型渣漿泵的軸封可采用填料密封、付葉輪密封、機械密封。

泵的吐出口位置可根據需要按45°間隔，旋轉8個不同的角度安裝。

軸承可采用油脂潤滑或稀油潤滑。

調節軸承體位置可調整葉輪在泵腔中的工作位置，使泵高持高效運行。

根據輸送漿體性質不同，可采用不同葉片數葉輪，A、B、C、D、E、F、G。

超高的水力性能，高效率，低磨損率，提高過流部件的使用壽命。

該泵可在海水除灰中運行，以防止海水、鹽和霧的腐蝕。

二、適用工況

ZJ渣漿泵用途廣泛，適用于冶金，礦山、煤炭、電力、建材工業部門輸送強耐磨蝕、高濃度渣漿。

三、性能范圍

口徑范圍：40～350mm

流量范圍：4.5～2339m3/h

揚程范圍：5～110m

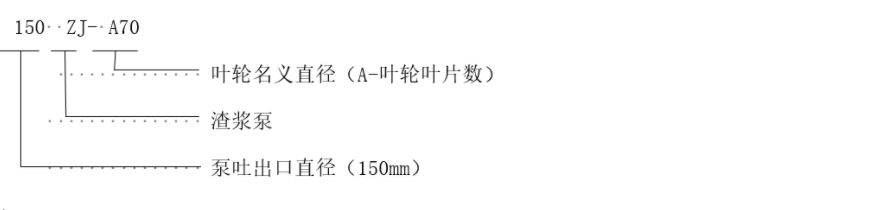

四、產品型號意義


五、ZJ渣漿泵基本參數

Pump Type	Flow Q （m3/h）	Head H （m）	Speed n r/min	Allowable max. power (KW)	Maximum allowable particle size （mm）	Pump weight （kg）	Outlet/Inlet （mm）
40ZJ-1-A17	4.5～23	9～44	1400～2900	7.5	11	127	40/50
40ZJ-1-A19	8.0～35	13～57	1420～2900	15	11	173	40/50
50ZJ-1-A33	12～54	8.0～42	700～1480	18.5	13	537	50/80
50ZJ-1-A46	23～90	18～86	700～1480	55	14	1082	50/80
50ZJ-1-A50	27～111	23～110	700～1480	90	13	1082	50/80
65ZJ-1-A27	20～71	6.0～28	700～1480	11	19	500	65/100
65ZJ-1-A30	23～79	7.4～35	700～1480	15	19	512	65/100
80ZJ-1-A33	43～172	8.0～43	700～1480	37	24	973	80/125
80ZJ-1-A36	46～190	9.6～51	700～1480	45	24	980	80/125
80ZJ-1-A39	57～189	12～60	700～1480	55	24	1042	80/125
80ZJ-1-A42	61～204	15～70	700～1480	75	24	1053	80/125
80ZJ-1-A52	51～242	22～109	700～1480	160	21	1460	80/125
100ZJ-1-A33	56～225	8.2～41	700～1480	45	32	1003	100/150
100ZJ-1-A36	61～245	9.7～49	700～1480	55	32	1010	100/150
100ZJG-1-B42	45～205	12.6～70	700～1480	75	18	1080	100/150
100ZJ-1-B42	83～365	13～67	700～1480	90	40	1085	100/150
100ZJ-1-A39	61～255	13～61	700～1480	75	35	1064	100/150
100ZJ-1-A42	66～275	15～71	700～1480	90	35	1075	100/150
100ZJ-1-A46	80～330	17～85	700～1480	132	34	1460	100/150
100ZJ-1-A50	85～360	25～100	700～1480	160	34	1473	100/150
150ZJ-1-C42	142～550	12～63	700～1480	132	69	1605	150/200
150ZJ-1-A48	111～442	8.7～39	490～980	75	48	1728	150/200
150ZJ-1-A50	115～460	9.5～43	490～980	75	48	1735	150/200
150ZJ-1-A55	124～504	12.3～53	490～980	110	48	2019	150/200
150ZJ-1-A57	95～427	13.2～56	490～980	110	32	2023	150/200
150ZJ-1-C58	134～596	13～61	490～980	160	75	2063	150/200
150ZJ-1-A58	131～532	13.7～59	490～980	132	48	2033	150/200
150ZJ-1-A60	135～550	14.5～63	490～980	160	48	2203	150/200
150ZJ-1-A63	146～582	16.3～71	490～980	185	48	2211	150/200
150ZJ-1-A65	150～600	17.4～75	490～980	200	48	2223	150/200
150ZJ-1-A70	93～401	20～91	490～980	185	37	2245	150/200
150ZJ-1-A71	142～504	22～93	490～980	220	48	2263	150/200
200ZJ-1-A58	211～841	13～58	490～980	185	62	2214	200/250
200ZJ-1-A60	218～870	14～62	490～980	185	62	2223	200/250
200ZJ-1-A63	228～920	15～67	490～980	250	62	2311	200/250
200ZJ-1-A65	235～950	16～72	490～980	250	62	2323	200/250
200ZJ-1-A68	199～948	18～81	490～980	315	56	2453	200/250
200ZJ-1-A70	205～976	19～86	490～980	315	56	2465	200/250
200ZJ-1-A73	219～876	22～97	490～980	355	56	3056	200/250
200ZJ-1-A75	225～900	23～102	490～980	355	56	3076	200/250
200ZJ-1-A85	221～907	32～133	490～980	560	54	4110	200/250
250ZJ-1-A60	276～1153	13～60	490～980	280	72	2990	250/300
250ZJ-1-A63	290～1210	14～66	490～980	315	72	3008	250/300
250ZJ-1-A65	290～1245	15～71	490～980	315	72	3020	250/300
250ZJ-1-A68	272～1340	17～80	490～980	450	72	3432	250/300
250ZJ-1-A70	280～1380	18～82	490～980	450	72	3440	250/300
250ZJ-1-A73	292～1410	20～92	490～980	500	72	3466	250/300
250ZJ-1-A75	300～1480	21～97	490～980	560	72	3480	250/300
250ZJ-1-A78	415～1796	21～102	490～980	630	76	4174	250/300
250ZJ-1-A80	350～1416	27～114	490～980	710	76	4490	250/300
250ZJ-1-A83	367～1469	29～122	490～980	800	76	4510	250/300
250ZJ-1-A85	376～1500	30～128	490～980	800	76	4530	250/300
250ZJ-1-A90	378～1370	22～82	400～730	450	69	4980	250/300
250ZJ-1-A96	400～1460	25～93	400～730	560	69	5035	250/300
250ZJ-1-A103	402～1570	30～110	400～730	560	69	5085	250/300
300ZJ-1-A56	395～1568	10～46	490～980	250	96	3030	300/350
300ZJ-1-A65	590～2166	14～66	490～980	500	92	3530	300/350
300ZJ-1-A70	635～2330	16～77	490～980	630	92	3560	300/350
300ZJ-1-A85	480～1742	19～71	400～730	450	85	4965	300/350
300ZJ-1-A90	505～1840	21～80	490～980	560	85	5005	300/350
300ZJ-1-A95	440～1735	14～59	300～590	400	88	5520	300/400
300ZJ-1-A100	465～1820	15～65	300～590	450	88	5265	300/400
350ZJ-1-F100	526～2339	15～63	300～590	560	96	5465	350/450
