WN 挖泥泵 產品結構特點、適用工況、性能參數

一、結構特點

WN系列挖泥泵是我公司在引進國外先進技術的基礎上，針對我國江河湖海的疏浚、清淤、吹填需求而研制的全新挖泥泵。WN系列產品是單級單吸懸臂臥式離心泵，具有重量輕、流道寬、通流能力強、耐磨性強、吸上能力強、挖泥性能優良，整體結構船用性好的特點。完全滿足挖泥船對泥泵的要求。

挖泥泵系統主要由泵頭、減速箱、彈性聯軸器、船用傳動裝置和監控系統組成。

泥泵過流部件的葉輪、前護板、后護板全部采用強抗磨合金鑄鐵，材料硬度大于58HRC，泵體采用有優良抗磨蝕性又能承壓的耐磨合金鋼。

結構簡單，易于拆裝維修，減少工作量，可減少人員配備，提高經濟效益。

同時，我們可根據用戶的要求及不同的介質情況，采用不同的金屬材料來滿足使用要求

WN型挖泥泵的軸封可采用填料密封、機械密封。

軸承可采用油脂潤滑或稀油潤滑。

調節軸承體位置可調整葉輪在泵腔中的工作位置，使泵高持高效運行。

二、適用工況

適用于絞吸式、斗輪式船用挖泥工況，廣泛應用于河道、湖泊、碼頭、沿海的疏浚、清淤、吹填工程。

產品效率高、節能顯著。吸上能力強，挖深大，挖泥濃度高。

過流能力強，可連續抽送礫石、粘土及高塑性粘土。

配套性強，可配套柴油機、發電機。

三、性能范圍

口徑范圍：100～850mm

流量范圍：180～16000m3/h

揚程范圍：20～90m

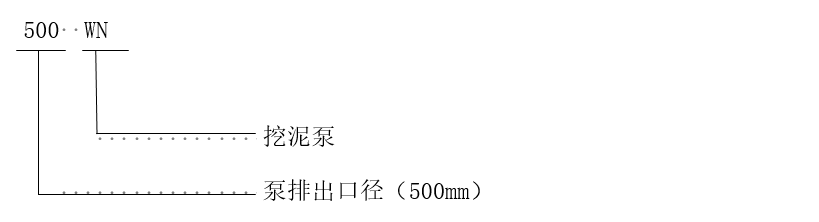

四、產品型號意義

五、WN挖泥泵基本參數

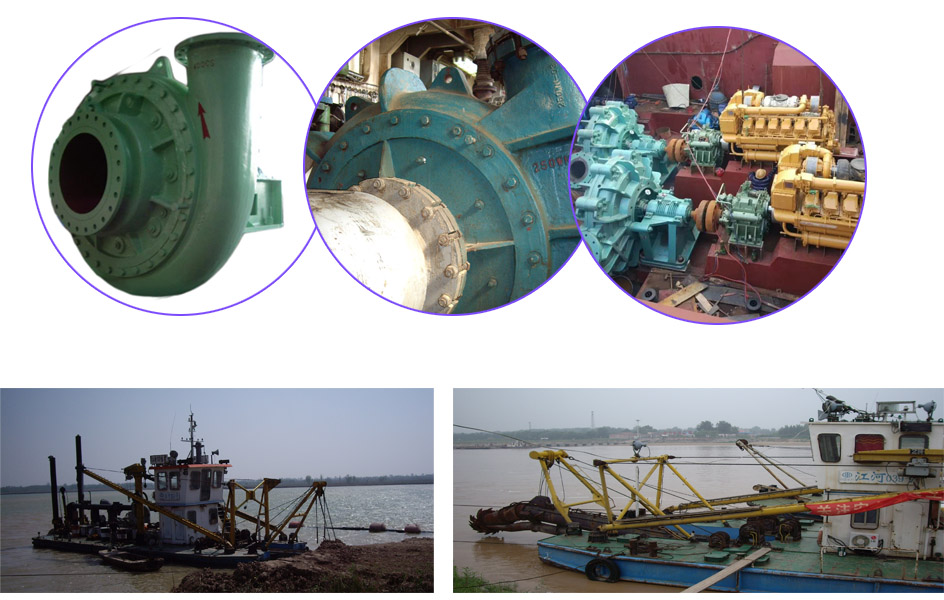

WN挖泥泵應用案例
