一、 機械密封結構示意圖

二 、機械密封技術性能

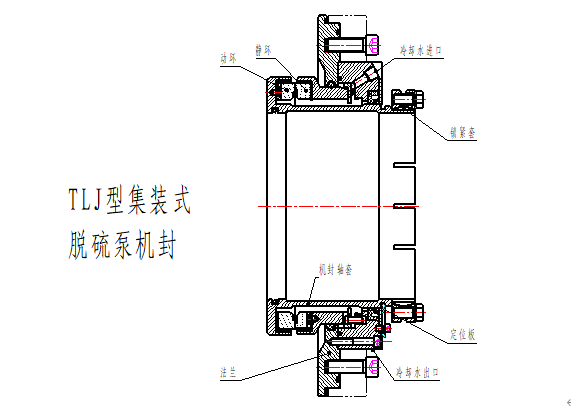

一）、TLJ型單端面機械密封

技術參數：最高壓力：0.8MPa 溫度：40～60℃，PH值4-8 。

介質：煙氣脫硫漿液（重量濃度小于30%），石膏和石灰石漿。

適用泵型：TL(R)型脫硫泵

技術特點：集裝式結構，外沖洗型，不受泵軸調整的影響，適用于濕法煙氣脫硫裝置主循環泵軸封，外接清潔沖洗水壓力0.05MPa以下，流量0.5L/S,不稀釋料漿濃度，摩擦副及其他部件可達到長期耐腐蝕、耐磨損的密封效果。

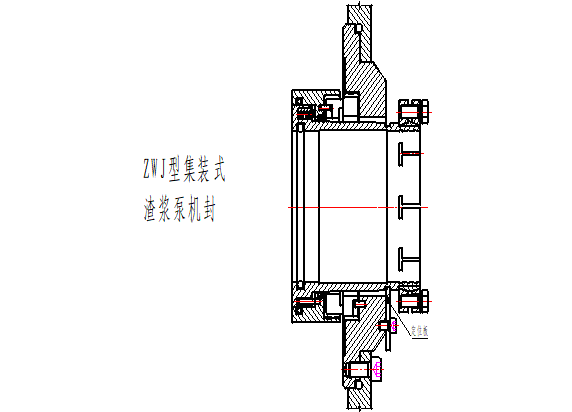

二）、ZWJ型 無水式單端面機械密封

技術參數：最高壓力：2.5MPa 溫度：-20～60℃

介質：選礦漿液，洗煤漿液，選水泥漿液等

適用泵型：渣漿泵、泥漿泵、灰渣泵等

技術特點：集裝式結構，無沖洗型，不受泵軸調整的影響。無外接沖洗水，摩擦副可在常溫介質下長期運行。

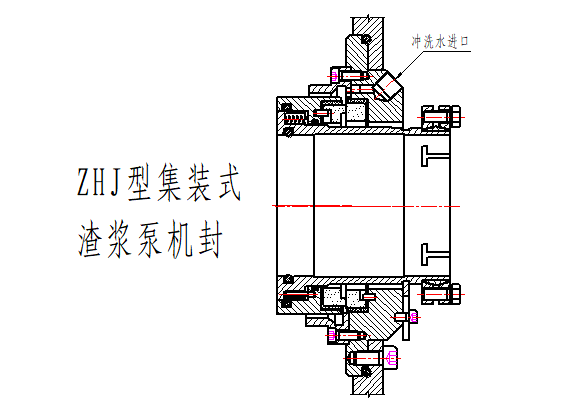

三）、ZHJ型內沖洗式單端面機械密封

技術參數：最高壓力：4MPa 溫度：-20～160℃。

介質：電廠除灰，尾礦漿液等

適用泵型：渣漿泵、泥漿泵灰渣泵等

技術特點：集裝式結構，內沖洗型，不受泵軸調整的影響，外接高壓清潔沖洗水， 摩擦副在清水中運行，可保證機械密封長期的使用效果。

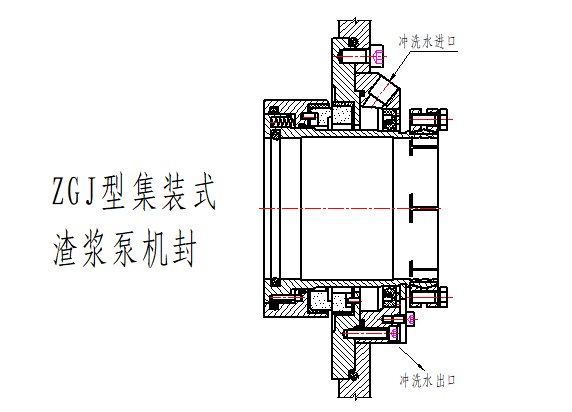

四）、ZGJ型 外沖洗式單端面機械密封

技術參數：最高壓力：4MPa溫度：-20～160℃

介質：氧化鋁漿液，石灰石、石膏漿液，選礦、洗煤漿液等 適用泵型：渣漿泵、泥漿泵、灰渣泵等。

技術特點：集成式結構，不受泵軸調整的影響。外接清潔沖洗水不稀釋料漿濃度，摩擦副可在高溫介質下長期運行。

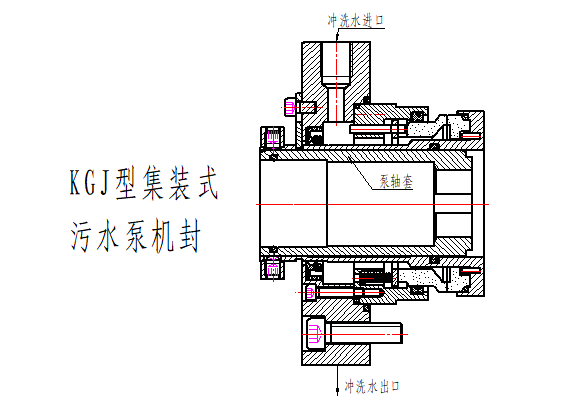

五）、KGJ型單端面機械密封

技術參數：最高壓力:1.2MPa 溫度：-20～160℃ 。

介質：氧化鋁漿液、石灰石、石膏漿液，城市污水等

適用泵型：KWP 型污水泵

技術特點：集裝式結構，無沖洗型，不受泵軸調整的影響，外接清潔沖水不稀釋料漿濃度，摩擦副可在高溫介質下長期運行。

六）、SXK型單端面集裝式機械密封

技術參數：最高壓力：2MPa 溫度 :0～80℃。

介質：清水、油、物理溶液等。

適用泵型：SXK系列雙吸泵

技術特點：集裝式結構設計，內沖洗型，無需調整，可外接清潔沖洗介質保證機械密封的長期運行。

三 、安裝

    集裝式機封的安裝步驟基本相同。在安裝前，要將機封表面和泵的配合零件（泵軸套、密封箱、接合板等）的配合面清理干凈，無灰塵、雜質，涂干凈的潤滑脂。檢查泵軸與安裝機封的定位止口的同軸度和端面跳動值，確認在安裝機封允許的范圍內。

    1、首先將泵軸套裝入機封軸套中；

2、將泵軸套和機封一同裝到泵軸上，將機封推入泵密封箱定位止口中，用連接螺釘緊固。應對稱、均勻地緊固螺釘，防止機封被裝偏。

注意：安裝機封過程中注意沖洗水孔位置，切勿用金屬工具直接敲擊機封，防止機封摩擦環因受沖擊而損壞；

3、待泵與葉輪安裝調整完畢后，將機封鎖緊裝置的緊定螺釘擰緊，使機封軸套與泵軸套鎖緊固定。

注意：轉動泵軸時防止機封定位板從定位槽中脫出。

4、將機封定位板從定位槽中移出，使定位板與機封軸套脫離接觸，然后固定定位板。緩慢轉動泵軸，觀察機封應無異常聲響，并運轉平穩。連接沖洗水管路；

四 、機封運行

1、內沖洗型或外沖洗型機封每次啟動前，必須先開沖洗水5分鐘以上，然后啟動泵。每次停泵后，必須對泵腔和機封進行5分鐘以上的沖洗，使機封被沖洗干凈，防止機封積垢；

2、無沖洗型機封每次啟動前，必須使泵腔內充滿介質，使機封在開始運行時就能得到充分的冷卻。每次停泵后，必須對泵腔和機封進行5分鐘以上的沖洗，使機封被沖洗干凈，防止機封積垢。

五 、機封的儲存與運輸

1、機封應存放在常溫干燥、無灰塵的環境中，禁止直接暴露在熱源（陽光，加熱）和臭氧下。存放期超過一年的機封，使用前應進行檢驗，確定機封橡膠件未老化失效，彈性補償機構能正常浮動，方可安裝使用。

2、機封運輸、搬運過程中，應按標識方向正確、平穩放置包裝箱，嚴禁倒放、磕碰、撞擊，以免造成機封摩擦環斷裂或機封零件變形損壞。
