ZGB 高揚程渣漿泵 產品結構特點、適用工況、性能參數

一、結構特點

ZGB系列渣漿泵為單級、單吸、懸臂、臥式離心渣漿泵，雙殼體結構，軸承稀油潤滑結構，過流件采用高鉻抗磨金屬材料，流量范圍廣、揚程高，可多級串聯使用。

ZGB型渣漿泵的軸封可采用填料密封、付葉輪密封、機械密封，達到不同軸封要求。

泵的吐出口位置可根據需要按45°間隔，旋轉八個不同的角度安裝使用。

調節軸承位置可調整葉輪在泵腔中的工作位置，使泵高持高效運行。

ZGB渣漿泵的傳動部分采用水平中開式稀油潤滑托架，并設有內外兩組水冷卻系統，保證軸承在低溫狀態下運行，盡可能延長軸承壽命；；

水力性能優良，效率高和磨損率低；

流道寬暢，無堵塞性能好，汽蝕性能優越；

可靠性設計，保證整機平均無故障工作時間（MTBF）大幅度提高；

過流部件采用特殊材質及特殊處理，耐磨、耐腐蝕性能好。

二、適用工況

ZGB渣漿泵用途廣泛，結構先進，通用化程度高，運轉可靠，使用壽命長，裝拆維修方便。適用于冶金，礦山、煤炭、電力、建材工業部門輸送強耐磨蝕、高濃度渣漿。

特別適用于鐵礦或有色選礦廠的重磨蝕尾礦遠距離輸送，以及壓濾機送料工況。

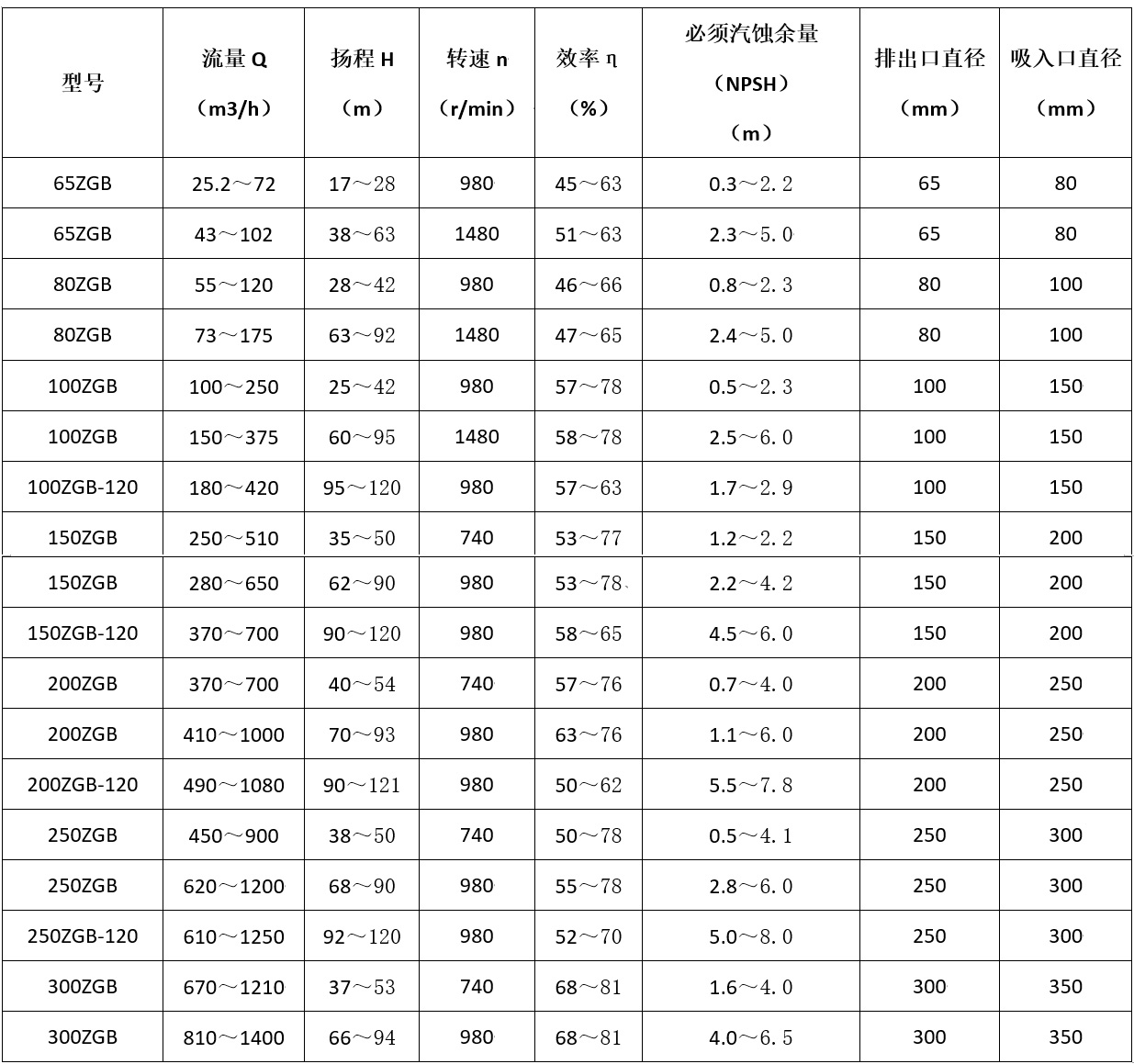

三、性能范圍

口徑范圍：65～300mm

流量范圍：25.5～1450m3/h

揚程范圍：37～120m

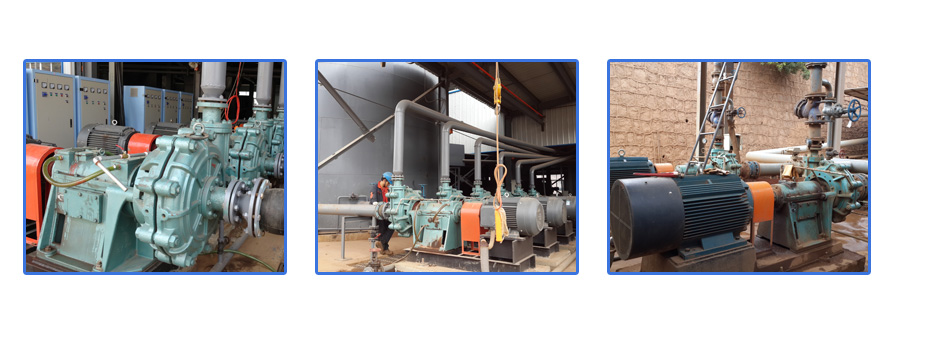

ZGB系列高揚程渣漿泵應用案例
